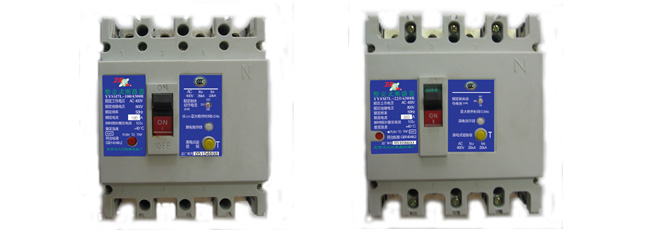

YYSM7L系列漏电断路器

2023-05-25 17:55:53

适用范围

YYSM7L系列带剩余电流保护塑料外壳式断路器（以下简称断路器），其额定绝缘电压为800V，适用于交流50Hz，额定工作电压380V，额定工作电流至630A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏，同时还可以对过电流保护不能检测出的长期存在的接地故障可能引起的火灾危险提供保护。

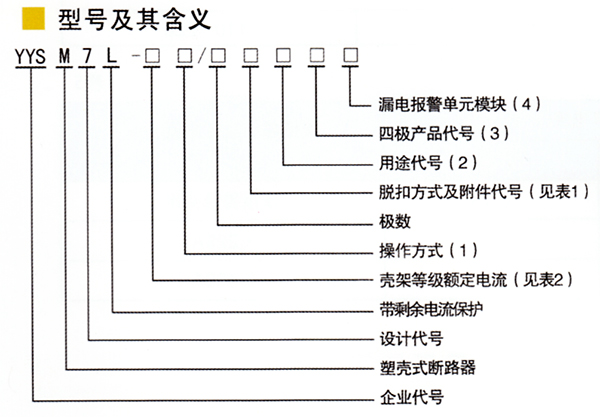

注：
（1）手柄直接操作无代号；电动操作用D表示；转动操作用Z表示。
（2）配电用断路器无代号，保护电动机断路器用2表示。
（3）二级产品无代号，四级产品用A,B,C,D表示。
A型：N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分；
B型：N极不安装过电流脱扣元件，且N极与其它三极一起合分；
C型：N极安装过电流脱扣元件，且N极与其它三极一起合分；
D型：N极安装过电流脱扣元件，，且始终接通，不与其它三极一起合分。
（4）不带漏电报警单元模块无代号；
当发生漏电，漏电报警模块发出信号，同时断路器脱扣，用Ⅰ表示；
当发生漏电，漏电报警模块发出信号，但断路器不脱扣，用Ⅱ表示。

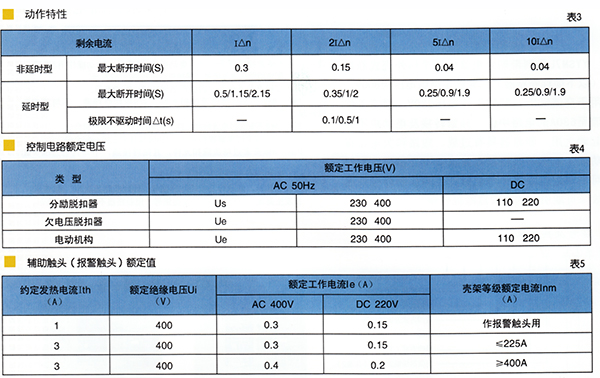

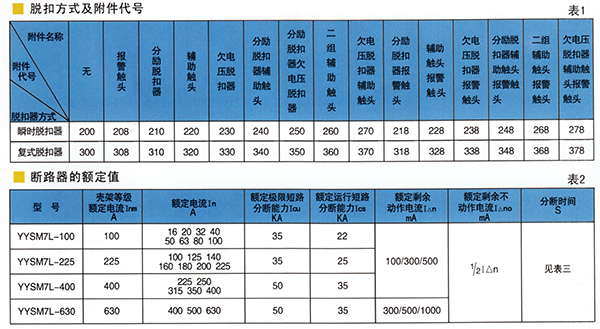

主要技术参数
